Manometri e idrometri



DIMENSIONI
D A B C
60 29 86 1/4:1/8
80 34 110 1/4
100 40 130 3/8
125 42 165 1/2
150 45 180 =
180 50 230 =
200 50 240 =
250 52 330 =
300 52 340 =

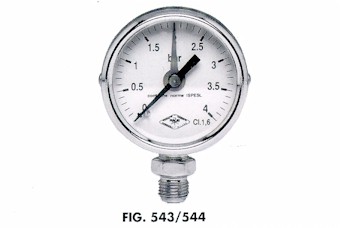

MANOMETRO E IDROMETRO VERTICALE TIPO BOURDON CENTRALE

Cassa in ottone Ø 60-80-100 - Cassa in acciaio inox Ø 125 - Ø 150.
Tubo Bourdon in tombacco - Movimento moltiplicatore tipo orologeria.
Pressioni:
per Ø fino 150 mm da 0-100 bar
per Ø superiori da 0-60 bar

DIMENSIONI
D A B C
60 30 50 1/4:1/8
80 34 60 1/4
100 38 68 3/8
125 42 82 1/2
150 45 85 =
180 50 90 =
200 50 90 =
250 52 92 =
300 52 92 =

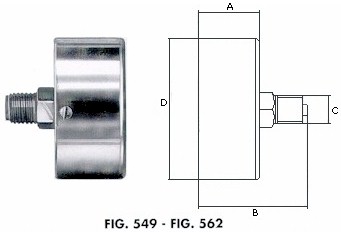

MANOMETRO E IDROMETRO POSTERIORE CENTRALE

Caratteristiche e materiali come fig. 543-544 - I manometri con attacco posteriore si costruiscono anche con flangia da incasso (fig. 550)

  Si costruiscono nei diametri:
100 -  150 - 200

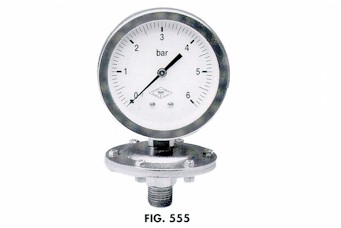

MANOMETRO SCHAEFFER

Manometri industriali con elemento elastico a membrana. Strumenti realizzati per misurare fluidi corrosivi, densi e viscosi. Una membrana ondulata separa e protegge dall'intasamento le parti interne del manometro.
Cassa in acciaio inox.
Basamento: in ottone, in moplen, in acciaio inox.


DIMENSIONI
DN A B C
80 94 44 113
100 108 48 130
125 143 50 165
150 165 50 190
200 220 50 255

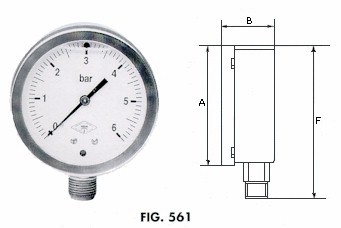

MANOMETRO A BAGNO DI GLICERINA

Cassa in ottone cromato Ø 60 - Cassa in acciaio inox Ø 80-100-130-150 - Valvola di tenuta - Riempimento con glicerina 28 BE' - Si costruiscono sia con attacco posteriore che verticale - Con flangia da incasso - Con flangia da parete.
