Elettrovalvole Riscaldamento


Serie

 ØR
["]		 A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]

131IN

 1/8 30 53 16 37,5

131AN

 1/8 30 53 16 37,5

Serie

 ØG
["]		 A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]

131 NX

 1/8 30 53 16 37,5



Dis. 23



Dis. 24




Serie

 ØR
["]		 A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]

131.4 CG

 1/8 38 60 60 37,5

131.4 GG

 1/4 38 60 60 37,5

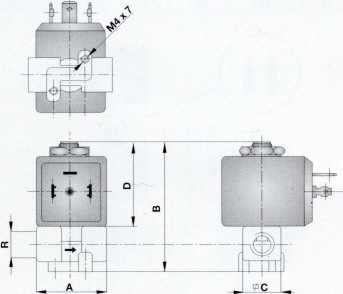

Dis. 25

Serie

 ØG
["]		 A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]

140 IR

 1/8 40 75,5 18 37,5

140 CR

 1/4 40 75,5 18 37,5

140 DR

 1/4 40 75,5 18 37,5

140.4 AR

 1/8 40 71 18 37,5

140.4 DR

 1/4 40 71 18 37,5

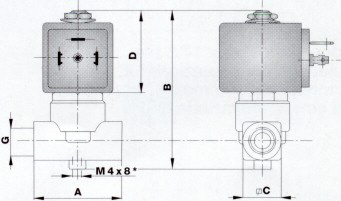

Dis. 26



Serie

 ØG
["]		 A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]

140 CRX

 1/4 40 75,5 18 37,5

Serie

 ØG
["]		 A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]

140.2 IR-UL

 1/8 30 68 14 37,5


Dis. 27

Dis. 28



Serie

 ØG
["]		 A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]

153 BV

 3/8 53 77,5 26 37,5

153 GV

 1/2 53 77,5 26 37,5

Serie

 ØG
["]		 A
[mm]		 B
[mm]		 C
[mm]		 D
[mm]

120.4 IR

 1/8 40 75 18 37,5

120.4 AR

 1/4 40 75 18 37,5


Dis. 29

Dis. 30


NOTE ALLE TABELLE
1) Approvazione DIN.
2) Approvazione DIN DVGW BRITISH GAS.
3) Approvazione DIN (senza foro di fissaggio).
4) Approvazione UL.
5) Approvazione Ministero dell'Interno.
