Termostati



TERMOSTATI DI BLOCCO A SICUREZZA POSITIVA, A IMMERSIONE

 -

Funzionamento a dilatazione di liquido

 -  Montaggio a immersione diretta del bulbo mediante guaina filettata Gc1/2 (compresa)
 -  Elemento sensibile con membrana in acciaio inossidabile
 -  Bulbo e capillare in rame
 -  Guaina in rame con attacco Gc1/2 PN10
 -

Basetta, coperchio e manopola in termoplastico antiurto autoestinguente V0

 -  Rispondente ai requisiti stabiliti dal capitolo R.3.B delle specificazioni tecniche applicative del D.M. 1 dicembre 1975
 -

Rispondenza alle norme CEI EN 60947-5-1



CARATTERISTICHE ELETTRICHE

Tensione nominale d'isolamento

Ui 380V~

Corrente nominale di servizio continuativo Ith

15A

Corrente nominale d'impiego le:

250V~

380V~

Carico resistivo

AC-12 10A 10A


Carico induttivo

AC-15 2,5A 1,5A
TIPO Intervento di blocco Tolleranza di intervento Temperatura ammissibile corpo termostato Temperatura massima bulbo Grado di protezione
CO6AM2 100°C +0 ÷ -6°C -35 ÷ 120°C 130°C IP40
CO6BM2 90°C +0 ÷ -6°C -35 ÷ 120°C 130°C IP40

  La temperatura di immagazzinaggio e trasporto corrisponde alla temperatura ammissibile del corpo termostato

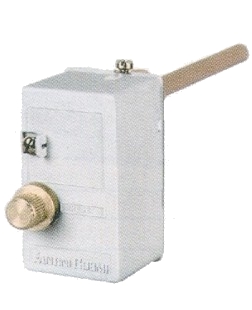

TERMOSTATI A IMMERSIONE CON GAMBO METALLICO

 -

Funzionamento a bimetallo

 -  Montaggio a immersione con guaina in ottone con attacco Gc3/8-PN10 (compresa)
 -  Elemento sensibile a bimetallo INVAR OTTONE
 -

Basetta, coperchio e manopola in termoplastico antiurto autoestinguente V0

 -

Rispondenza alle norme CEI EN 60947-5-1

 -  Omologazione VDE



CARATTERISTICHE ELETTRICHE

Tensione nominale d'isolamento

Ui 380V~

Corrente nominale di servizio continuativo Ith

15 A

Corrente nominale d'impiego le:

250V~

380V~

Carico resistivo

AC-12 10A 10A


Carico induttivo

AC-15 2,5A 1,5A
TIPO Scala Differenziale Precisione di taratura Temperatura ammissibile corpo termostato   Grado di protezione
CO8A 0 ÷ 110°C 61 K 3°C -35 ÷ 120°C   IP40
CO8B 90 ÷ 200°C 61 K 3°C -35 ÷ 120°C   IP40

  La temperatura di immagazzinaggio e trasporto corrisponde alla temperatura ammissibile del corpo termostato
