Termostati



TERMOSTATO A CONTATTO PER TUBAZIONI

 -

Funzionamento a dilatazione di liquido

 -  Elemento sensibile con membrana in acciaio inossidabile, supporto con agganci per fissaggio su tubazione con fascia elastica e maglia metallica (compresa)
 -

Basetta, coperchio e manopola in termoplastico antiurto autoestinguente V0

 -

Rispondenza alle norme CEI EN 60947-5-1

 -  Omologazione VDE



CARATTERISTICHE ELETTRICHE

Tensione nominale d'isolamento

Ui 380V~

Corrente nominale di servizio continuativo Ith

15A

Corrente nominale d'impiego le:

250V~

380V~

Carico resistivo

AC-12 10A 10A


Carico induttivo

AC-15 2,5A 1,5A
TIPO Scala Differenziale* Precisione di taratura Temperatura ammissibile corpo termostato Temperatura massima bulbo Grado di protezione
CO1A 20 ÷ 90°C 8 K 3°C -35 ÷ 120°C 120°C IP40

 *  Il differenziale va sottratto al valore di scala. I valori del differenziale sono riferiti ad un grediente termico di 6K/ora
La temperatura di immagazzinaggio e trasporto corrisponde alla temperatura ammissibile del corpo termostato





TERMOSTATI A IMMERSIONE PER MONTAGGIO DIRETTO

 -

Funzionamento a dilatazione di liquido

 -  Montaggio a immersione diretta del bulbo mediante guaina filettata Gc 1/2 PN10 (compresa)
 -  Elemento sensibile con membrana in acciaio inossidabile
 -  Bulbo e capillare in rame
 -

Basetta, coperchio e manopola in termoplastico antiurto autoestinguente V0

 -

Rispondenza alle norme CEI EN 60947-5-1



CARATTERISTICHE ELETTRICHE

Tensione nominale d'isolamento

Ui 380V~

Corrente nominale di servizio continuativo Ith

15A

Corrente nominale d'impiego le:

250V~

380V~

Carico resistivo

AC-12 10A 10A


Carico induttivo

AC-15 2,5A 1,5A
TIPO Scala Differenziale* Precisione di taratura Temperatura ammissibile corpo termostato Temperatura massima bulbo Grado di protezione
C03A2 10 ÷ 90 °C 61 K 3°C -35 ÷ 120°C 150°C IP40
C03B2 40 ÷ 120 °C 61 K 3°C -35 ÷ 120°C 150°C IP40

 *  Il differenziale va sottratto al valore di scala. I valori del differenziale sono riferiti ad un grediente termico di 1K/ora
La temperatura di immagazzinaggio e trasporto corrisponde alla temperatura ammissibile del corpo termostato

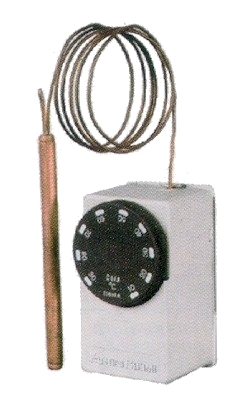

TERMOSTATI A CAPILLARE E BULBO PER MONTAGGIO A DISTANZA

 -

Funzionamento a dilatazione di liquido

 -  Montaggio del corpo termostato a parete
 -  Il bulbo con capillare può essere montato a distanza e fornito di tappi di tenuta o di guaine in rame con attacco Gc 1/2
 -  Elemento sensibile con membrana in acciaio inossidabile
 -  Bulbo e capillare in rame, stagnato per il  tipo C04C e C04D
 -

Basetta, coperchio e manopola in termoplastico antiurto autoestinguente V0

 -

Rispondenza alle norme CEI EN 60947-5-1



CARATTERISTICHE ELETTRICHE

Tensione nominale d'isolamento

Ui 380V~

Corrente nominale di servizio continuativo Ith

15 A

Corrente nominale d'impiego le:

250V~

380V~

Carico resistivo

AC-12 10A 10A


Carico induttivo

AC-15 2,5A 1,5A
TIPO Scala Differenziale* Precisione di taratura Temperatura ammissibile corpo termostato Temperatura massima bulbo Grado di protezione
C04A2 10 ÷ 90 °C 61°C 3°C -35 ÷ 120°C 150°C 1 mt IP40
C04B2 50 ÷ 300 °C 82°C 3°C -35 ÷ 120°C 310°C 1,5 mt IP40
C04C2 -20 ÷ 40 °C 20,5°C 2°C -35 ÷ 60°C 80°C 1,5 mt IP40
C04D2 -35 ÷ 20 °C 20,5°C 2°C -35 ÷ 50°C 80°C 1,5 mt IP40
C04E2 40 ÷ 120 °C 62°C 3°C -35 ÷ 120°C 150°C 1 mt IP40

 *  Il differenziale va sottratto al valore di scala.
    I valori del differenziale sono riferiti ad un gradiente termico di 1K/min in liquido e di 5K/ora in aria
La temperatura di immagazzinaggio e trasporto corrisponde alla temperatura ammissibile del corpo termostato
