Type 'A'


Saunair ES actuated

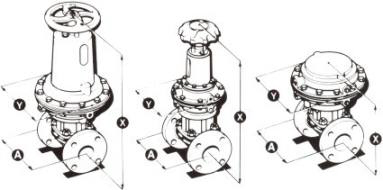

Nominal dimensions

Failsafe closing

Failsafe Opening

Double Acting

Fail safe closing actuators - type A
DIMENSIONS (mm) ES60 ES61 ES62 ES63 ES64 ES65 ES66
Y (DIA) 110 168 260 318 425 549 750
DIMENSION X

DN

 8 194
  10 203
  15 222 384
  20 222 390
  25 227 391 452
  32   413 474
  40   418 478
  50   449 487 620
  65     503 636
  80     512 645 779 895
  100     550 687 820 1029
  125       703 836 1045
  150         902 1102 1265
  200              1341
  250             1392



Fail safe opening actuators - type A

DIMENSIONS (mm) ES67 ES68 ES69 ES70 ES71 ES72 ES73
Y (DIA) 110 168 260 318 425 549 750
DIMENSION X

DN

 8 124
  10 133
  15 157 260
  20 158 266
  25 165 358 404
  32   374 424
  40   379 434
  50   409 534 579
  65     570 595
  80     573 604 772 790
  100     601 645 811 830
  125       653 830 884
  150         893 950
  200             1029 1296
  250             1344

Double acting actuators - type A
DIMENSIONS (mm) ES53 ES54 ES55 ES56 ES57 ES58
Y (DIA) 110 168 260 318 425 549
DIMENSION X

DN

 8 112
  10 115
  15 135 129
  20 138 141
  25 142 145 205
  32   153 213
  40   169 229
  50   178 238 258
  65     253 273
  80     266 286 326
  100     303 323 363
  125       338 378 392
  150         445 475
  200             546
